管状电机

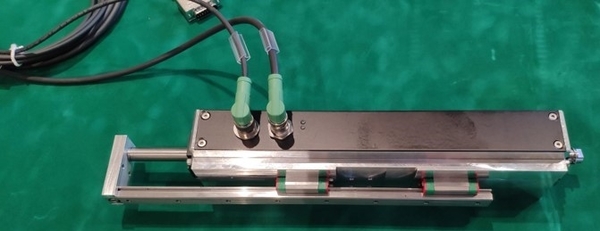

圈组成。右图中可清晰看到。活塞杆便是磁性转子（磁铁以固定距离安装在管子中）。盒子便是电线圈。磁性转子在塑料滑套中滑行，滑套位于线圈盒内。当线圈通电时，磁性转子便会移动。集成距离测量系统可支持位置监测。
在管状电机类别中，我们供应两种不同的产品系列：

- 绿色驱动系列：适用大功率及230Vac或400Vac
- NL系列: 适用小功率及24Vdc或48Vdc

在下文中您可以找到关于两个系列更详细的信息。

关键特性：

• DC-link电压高达560Vdc
• 峰值力高达 1,160N
• 量程长达600mm
• 可选防旋转装置
• 反馈：方波A/B，模拟正弦/余弦1Vpp，BiSS

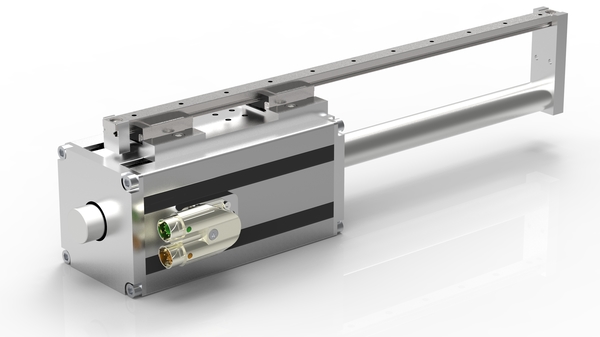

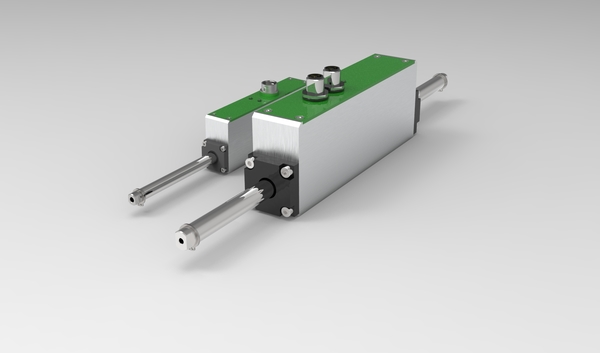

绿色驱动管状直线电机是一种直接驱动执行器。其直线运动是在无滚珠丝杠、无皮带及/或无齿轮传动的状态下产生的。绿色驱动由两部分组成：带孔不锈钢滑块，负责固定有效载荷，以及包含线圈组和反馈电子设备的IP65电机主体。滑块由高性能滑动轴承引导。电子设备包括位置传感器、温度传感器、插值电子设备和电子数据表（EDS）形式的电机参数。

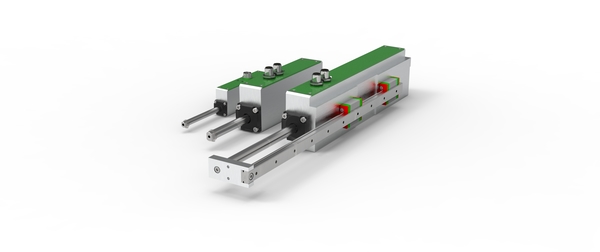

绿色驱动标准版本提供有不同尺寸，Max峰值力可达1,160 N。所有型号均有不同量程和反馈可选。此外，如需卫生应用特殊型号可根据要求供应。

根据力的不同，有10种不同类型。每种类型都有不同的行程和内置反馈选项。

反馈选项：

• 模拟正弦/余弦1Vpp，方波A/B，BiSS-C
• DC-link电压: 320Vdc或560Vdc （同款绕组）

该系列的重要特性有：

• 电机带有可选集成驱动电子设备
• 法兰尺寸从15x34mm到35x63mm
• 持续力范围从 0,6 N至高达20 N
• 电压 24 VDC 至48 VDC
• 编码器正弦/余弦 1 Vpp

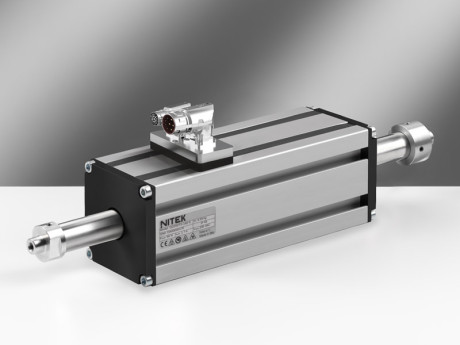

我们的微型直线电机是制药和医疗行业，以及各种通用自动化机械的整体式解决方案。标准NL系列的优势之一就是其紧凑性，法兰尺寸从15x34mm至35x63mm不等。该款直线电机由高性能三相绕组、集成编码器正弦/余弦1Vpp、以及AISI 304不锈钢杆组成。NL系列包含6种不同类型，性能尺寸比优越。持续力从0,6 N开始至高达20 N，峰值力6倍于该值。驱动的标准电源供应为24/48 VDC。

微型直线电机NLI系列拥有与标准NL系列相同的外部尺寸，包含带有定位功能和CANopen现场总线控制的高性能伺服驱动。该款电机的电源供应范围宽广，由24 Vdc至高达48 Vdc。带有集成驱动电子设备的微型直线电机NLI特别适用于替代使用相同控制逻辑的气动执行器。

主要特点：

• CE认证紧凑型直接驱动线性执行器
• 集成FOC驱动和PLC功能：10种不同可编程位置任务，4种不同运动曲线选项（梯形、三角形、多项式以及正弦曲线形）
• 运动控制采用0-24VDC数字输入（与气缸电动阀控制相同）——即插即用型取代气动型
• 运动控制采用0-5VVDC模拟输入（压频比控制采用正弦运动曲线）
• 2位数字输入，3位数字输出，用以映射故障或类似命中位置窗口的一些情况
• MODBUS RTU 用以诊断和调试
• 电源24VDC至48VDC
• 诊断功能：运行时长、以km计的行走距离、执行循环次数、电机负载以及温度（电机内部512分钟日志记录）
• 插值运动采用数字输入触发
• LED状态指示灯
• 带抗旋转机械的附件（垂直轴气动制动选项）
• 价格具竞争力（与仅含编码器的电机解决方案相比的差异）

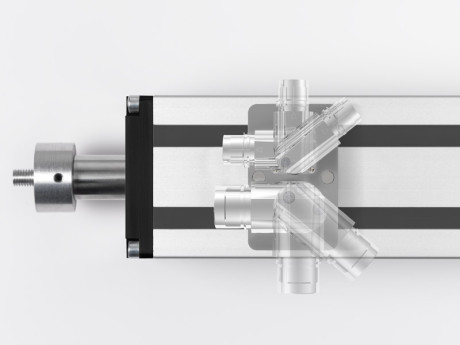

管状电机（直线电机）也有食品安全型，即卫生型。见右图。

食品级即卫生型的关键特点：

• IP69K，即适用高压清洗和冲洗

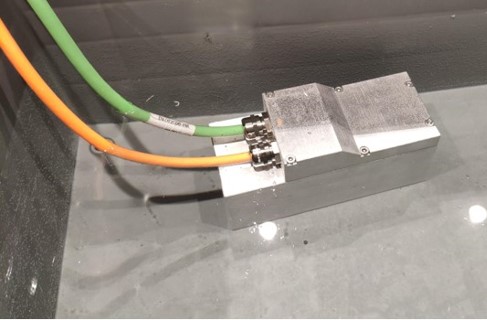

• 带IP69K 食品级电缆密封套（图中清晰可见），或镀镍，或为不锈钢材质
• 线圈单元的外壳由不锈钢或也可由具有GHA涂层的铝制成（银离子抗菌，比不锈钢价格便宜）。铝的另一项优点是：更好地传递电线圈单元散出的热量。
• 食品工业（FDA）认证的IGUS®聚合物滑套
• 不锈钢磁力器（=推杆或活塞杆）
• 总线电压320Vdc或560Vdc
• 内置线性测量系统，由模拟量霍尔传感器组成
• 可重复定位精度大约±150µm

直线电机精度好，运行时比气动驱动更为静音。与传统产品相比，管状直线电机的胜出点重要的是其在节能、速度和加速度方面具有出色性能。
